VENUS3D R

リアルタイム3次元モーションキャプチャーシステム


低価格、高精度を実現したリアルタイム3次元モーションキャプチャーシステムです。

小型USB赤外線カメラを使用し、ダイナミックキャリブレーションを搭載した高精度、リアルタイムにマーカ位置を3次元計測することが出来ます。2次処理でデータのソート、ナンバリング、補間を行い人間、ロボット等の運動解析を実現しています。またスティックピクチャーとアナログ波形,画像,算出運動学データとの同時表示が出来そのイメージでの動画出力が可能です。

低価格 (VENUS3D R Lite版構成)

  30万画素100Hz 3台セット(VNS-3DR-F3L)  ¥1,680,000~(税別)

130万画素120Hz 3台セット(VNS-F13L)        ¥2,030,000~(税別)

130万画素240Hz 3台セット(VNS-PX13L)   ¥3,170,000~(税別)

170万画素360Hz 3台セット(VNS-PX22-3L)  ¥4,200,000~(税別)

410万画素180Hz 3台セット(VNS-PX41L)     ¥5,160,000~(税別)



【構成】
カメラ、カメラケーブル、ハブ、ハブケーブル、計測・解析ソフトウェアVENUS3D R Lite、

ソフトウェアドングル
※キャリブレーションワンド、三脚、パソコンは含まれておりません。



簡単セッティングできる計測部

●赤外線カメラによる自動計測。
●3ポイントマーカのダイナミックキャリブレーション。
●カメラも小型、軽量で楽に持ち運びができる。
●マスク機能で反射物を消去。
●カメラを配置しておけば、5分程度で計測可能。

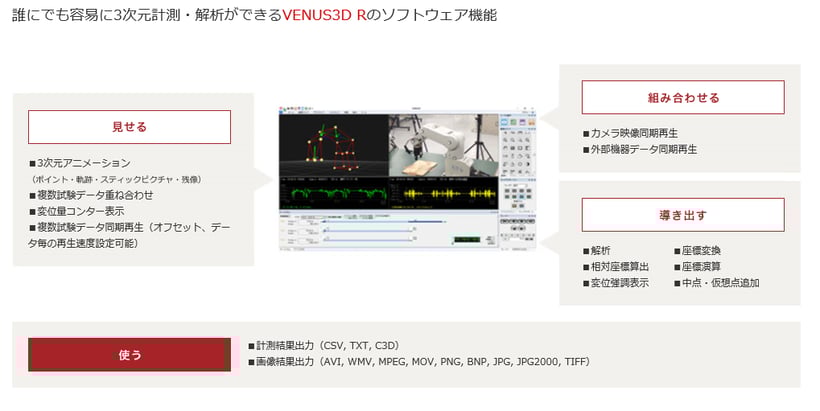

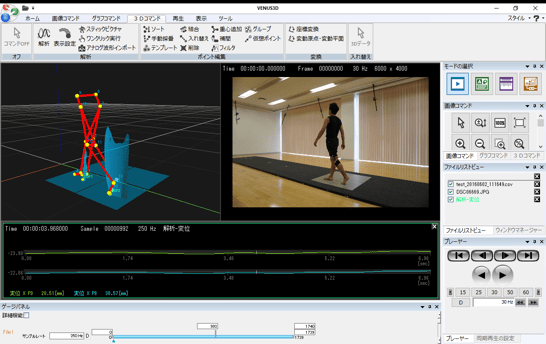

同時表示の解析部

●画像、グラフ、ステックピクチャーを同時表示、再生。
●複数のデータの同時表示も可能。
●A V I、M P EG 等の動画ファイルにエクスポート可能。
●3次元座標のソート、補間。
●運動学データの演算。

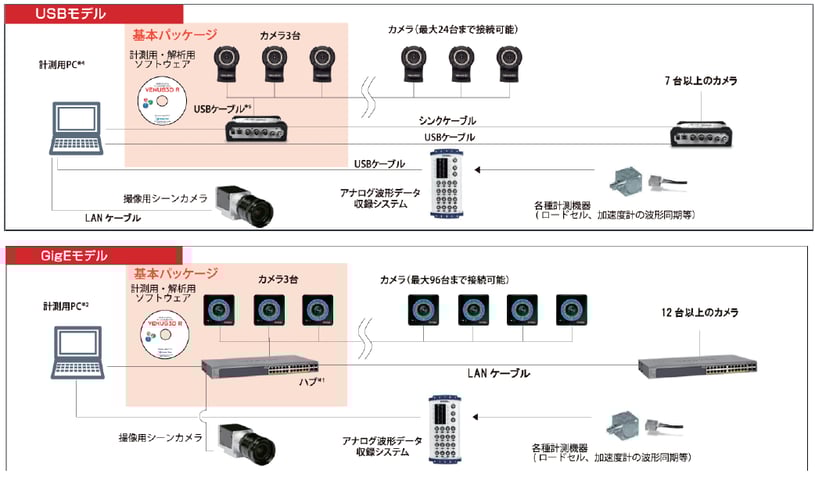

【 接続構成図

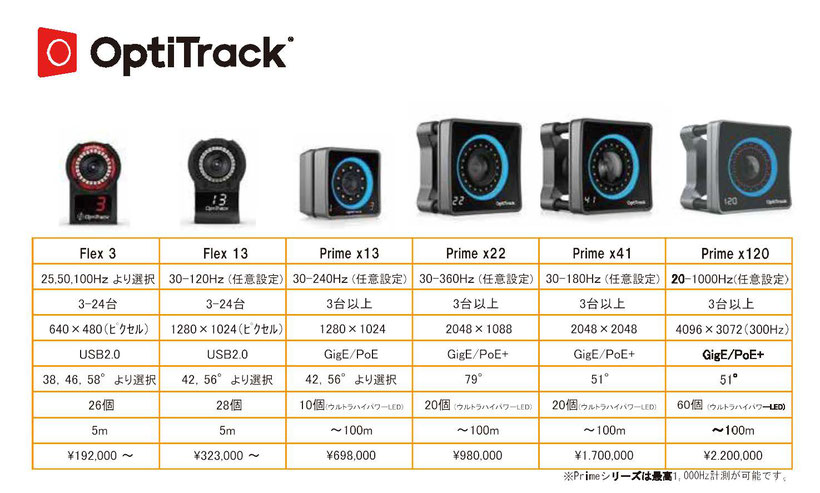

OptiTrack   / Flexカメラ・ Primeカメラ

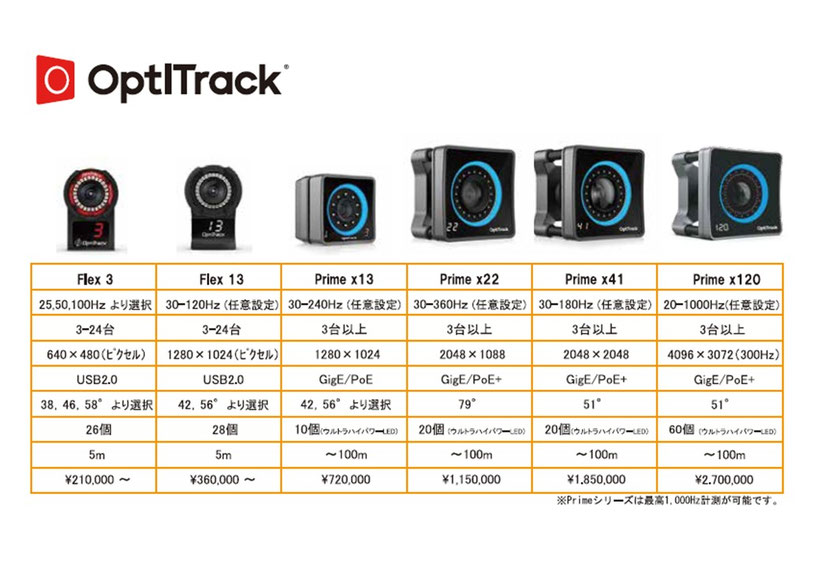

ビーナス3D OPTITRACK

~V120:Duo  30万画素120Hz~

カメラ2台内蔵ユニット



・V120:Duoカメラ

¥800,000 (税抜)



・V120:Duoカメラ・VENUS3D R Liteセット

¥1,440,000 (税抜)

【構成】

カメラ本体、同期端子付きケーブル、

計測・解析ソフトウェアVENUS3D R Lite、ソフトウェアドングル・専用ケース

*パソコンは含まれておりません。



~V120:Trio  30万画素120Hz~

カメラ3台内蔵ユニットセット



・V120:Trioカメラ

¥980,000 (税抜)



・V120:Trioカメラ・VENUS3D R Liteセット

¥1,620,000 (税抜)

 【構成】

カメラ本体、同期端子付きケーブル、

計測・解析ソフトウェアVENUS3D R Lite、ソフトウェアドングル・専用ケース

*パソコンは含まれておりません。



【算出項目】

座標値、速度、加速度、変位、積算移動距離、始点からの距離、2点距離、2点距離変化量、2点距離変化速度、2点距離変化加速度、3点角度、角速度、角加速度、剛体中心座標、剛体6自由度、平面投影2直線角度、平面投影3点角度、オイラー角 等



※フォースプレート同期計測オプション追加時:フォース、モーメント、COP

 (フォースプレート等のアナログ信号同期計測にはVENUS3D Rソフトウェアが必要となります。)

計測ソフトウェア

     Motive:Tracker 3.X ¥409,000-(税抜)

解析ソフトウェア

 VENUS3D R        ¥1,200,000-(税抜)

 VENUS3D R Lite   ¥600,000-(税抜)
